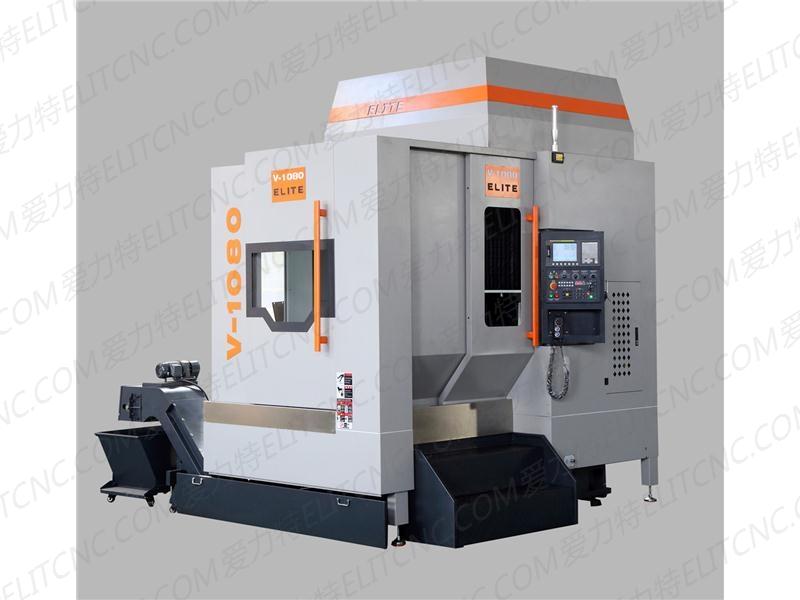

V1080 高速铣床


  • 产品名称:V series high speed milling
  • 产品型号:V-1080
  • 是否出口: 是
  • 出品单位:爱力特精机专业数控机床制造商

  • ※※产品介绍※※





    型号   Type

                V-1080

    工作台尺寸Table size

    1100×800

    T型槽尺寸(宽×数量×节距)mm

    T shaped  groove(W×Qty×Pitch) mm

    18×6×125

    工作台最大载重 kg

    Table max  loading (Kg)

    1000

    行程  Travel


    X/Y/Z 轴行程 mm

    X/Y/Z spindle  travel mm

    1000/800/500

    主轴鼻端至工作台面距离mm

    Spindle nose  to work table distance

    170-670

    过龙门宽度

    Over widht of gantry

    850

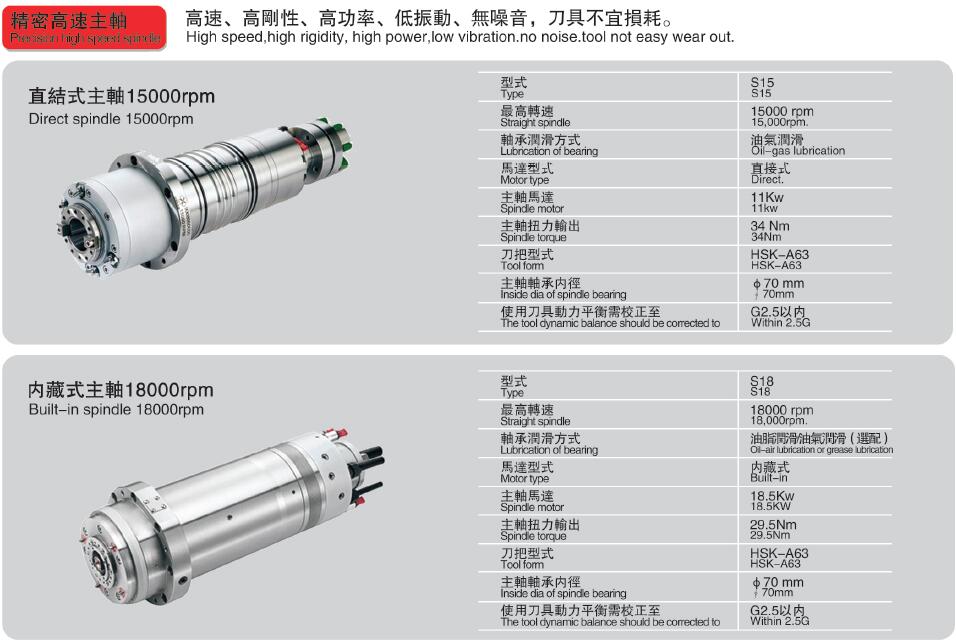

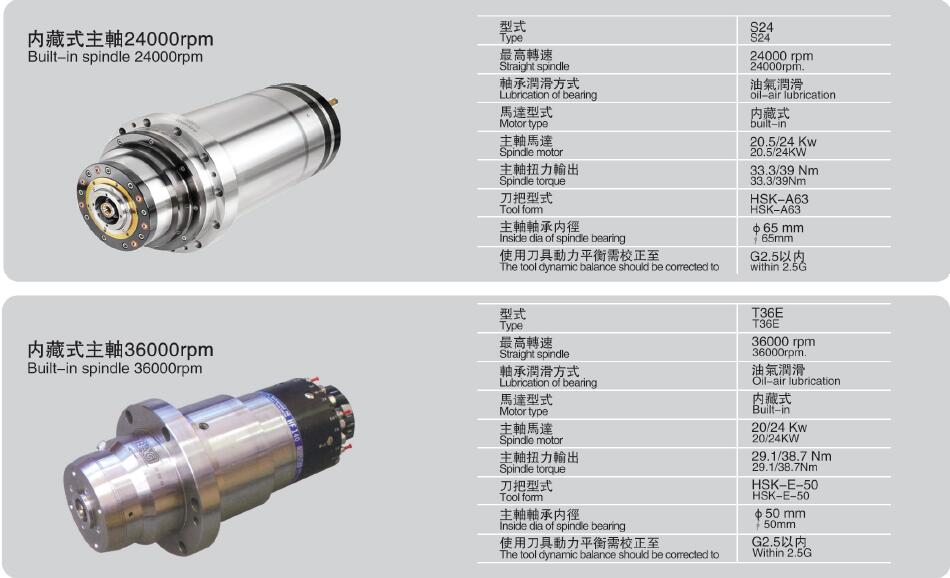

    主轴  SPINDLE


    主轴锥度 spinedle taper

    BBT40/HSKA63(155)

    主轴转速 spindle speed

    18000/

    24000  rpm

    传动方式 Way of drive

    Built-in

    主轴马达 Spindle motor

    18.5kw/29.5Nm

    进给  Feeding


    X/Y/Z轴快速进给速率 M/MIN

    X/Y/Z axis  fast feeding rate(m/min)

    20/20/20

    X/Y/Z轴滚珠螺杆(直径×螺距)

    X/Y/Z axis  ball screw(Dia×screw pitch)

    4012

    X/Y/Z轴线轨 (滚柱)

    X/Y/Z axis  track (roller)

    45/45/45

    X/Y/Z轴切削进给速率m/min

    X/Y/Z axis  cutting feed rate(m/min)

    10

    定位精度(全程VDI3441)mm

    Postional  accuracy

    (full  VDI3441)mm

    0.006

    重复定位精度(全程VDI3441)mm

    Repeated  positional accuracy

    (full  VDI3441)mm

    0.004

    刀库(选配)Tool  magazine(optional)


    刀库形式Tool magazine form

    umbellate  form

    刀库容量&刀把形式

    Tool mag  capacity & tool handle

    12

    最大刀具直径(满刀)mm

    Max tool  diameter(full tool)mm

    60

    最大刀具直径(临空刀)mm

    Max tool  diameter(aerial tool)mm

    120

    最大刀具长度mm

    Max length of  tool(mm)

    250

    最大刀具重量kg

    Max weight of  tool(kg)

    8

    马达

    Motor


    电源需求规格KVA

    Power  requirementKVA

    35

    切削液高压泵浦W

    High pressure  pumping of cutting fluid

    450

    润滑油泵浦W

    Lubrication  oil pumping

    20

    所需气压kgf/cm2

    Air pressure  (kgf/cm2)

    6

    机械尺寸

    Dimension of machine


    机械外形尺寸(长×宽×高)mm

    Dimension(L×W×H)mm

    3100×2400×3200

    机械重量kg

    Weight(kg)

    10000
